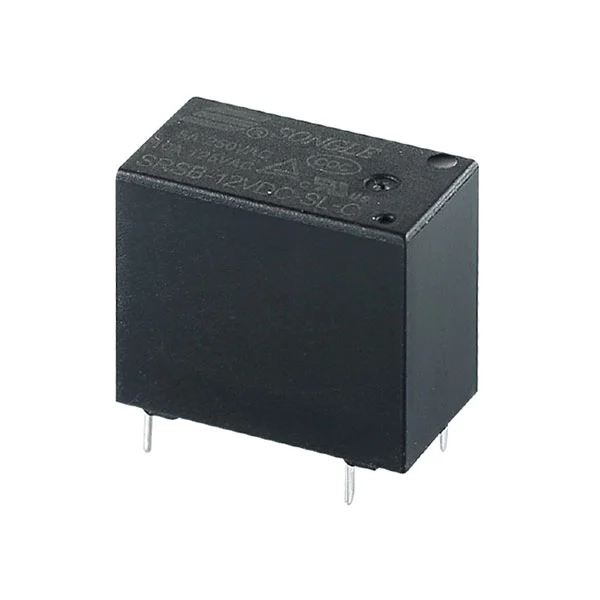

SRSB-1(4102-1) التتابع

يتميز مرحل SRSB-1 (4102-1)، المصمم خصيصًا لسيناريوهات الدوائر المتنوعة، بميزة تمييزية أساسية في "ترتيب جهات الاتصال المتعددة + عزل الأمان المتوسط ​​إلى العالي": فهو يدعم بشكل مبتكر ثلاثة ترتيبات اتصال (A/B/C)، على عكس الترتيب الفردي من النوع A لسلسلة SRSB (4102). وهذا يسمح بالتكيف مع احتياجات التحكم المختلفة في الدوائر دون تغيير نموذج المنتج، وحل نقاط الألم التي يواجهها المشترون الذين يضطرون إلى تخزين مواصفات متعددة والحد من تصميم الدوائر بشكل كامل. إن قوتها العازلة العالية 2500VAC جنبًا إلى جنب مع مقاومة العزل العالية جدًا 1000MΩ (500VDC)، جنبًا إلى جنب مع نظام العزل على مستوى UL F، تلبي بدقة متطلبات عزل الدائرة لمستويات السلامة المتوسطة إلى العالية. يتكيف جسمه خفيف الوزن بوزن 6 جرام وتصميم ثنائي الفينيل متعدد الكلور القياسي مع سيناريوهات التثبيت عالية الكثافة. مع نطاق جهد اسمي واسع يبلغ 3-24VDC (الحد الأدنى 3VDC لمتطلبات الطاقة المنخفضة) وملفات منخفضة الطاقة 0.2W/0.45W، فإنه يتطابق تمامًا مع أحمال 5A/10A (250VAC، 125VAC/30VDC). علاوة على ذلك، يمكنها... التشغيل المستقر في درجات الحرارة القصوى التي تتراوح من 40 درجة مئوية إلى +105 درجة مئوية يجعلها حلاً فعالاً من حيث التكلفة و"مرنة وقابلة للتكيف + آمنة وموثوقة".

سمات

إمكانية التبديل 5A/10A

2.5 كيلو فولت قوة عازلة 2.5 كيلو فولت (بين الملف والملامسات)

نظام العزل UL: الفئة F

تخطيط ثنائي الفينيل متعدد الكلور القياسي

معلمات الاتصال

معلمات الملف

معلمات أخرى

المعلمة	مواصفة
درجة الحرارة المحيطة	-40 درجة مئوية ~ +85 درجة مئوية/+105 درجة مئوية
قوة العزل الكهربائي (بين الملف والاتصالات)	2500 فولت تيار متردد (1 دقيقة)
قوة عازلة (بين الاتصالات المفتوحة)	1000 فولت تيار متردد (1 دقيقة)
مقاومة العزل (500 فولت تيار مستمر)	1000 ميجا أوم
مخطط الأسلاك (المنظر السفلي)
رسم ثقب التثبيت (المنظر السفلي)
الإنهاء	ثنائي الفينيل متعدد الكلور
وزن	6 جرام
موافقة السلامة
