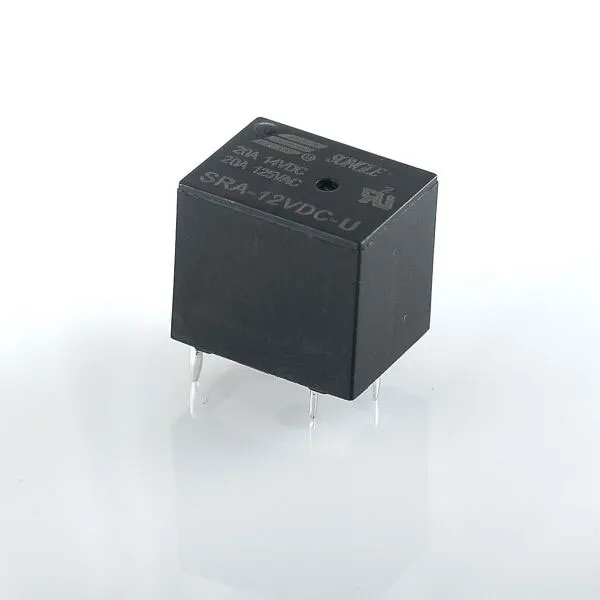

فيما يتعلق بالأداء، يُظهر مرحل SRA-U(T74-U) ميزة أساسية توازن بين الاستقرار والمتانة: تصميم منخفض الفقد مع مقاومة تلامس تبلغ ≥100mΩ، إلى جانب دورات كهربائية 10⁵ ودورات ميكانيكية 10⁷، مما يضمن استقرار التوصيل في ظل التشغيل عالي التردد على المدى الطويل؛ نطاق جهد اسمي واسع يتراوح من 5 إلى 24 فولت تيار مستمر وملف منخفض الطاقة يبلغ 0.6 وات/0.8 وات يتكيف مع احتياجات تصميم الدوائر المتنوعة. في الوقت نفسه، يتميز المنتج بنطاق واسع لدرجة حرارة التشغيل من -40 درجة مئوية إلى +105 درجة مئوية، وفولطية تحمل ملف الاتصال 1500VAC، ومقاومة عزل عالية تبلغ 100MΩ، مما يوفر قدرات حماية سلامة رائعة. يعمل تصميم محطة PCB على تبسيط عملية التثبيت. من خلال الاستفادة من نظام البحث والتطوير والإنتاج المتكامل لشركة Songle (بما في ذلك تصنيع القوالب ومعالجة المطاط والبلاستيك) والقدرة الإنتاجية السنوية البالغة 200 مليون وحدة، يحافظ المنتج على فعالية عالية من حيث التكلفة مع تزويد العملاء بحلول الترحيل التي تجمع بين الجودة المتسقة والقدرة على التكيف مع السيناريوهات.
حجم صغير
ضعف عدم وجود اتصالات
تم استخدام الملعب الطرفي القياسي
الأنواع المختومة والمقاومة للتدفق متاحة
| معلمات الاتصال | |
| ترتيب الاتصال | U |
| تصنيف الاتصال | 2×10 أمبير 125 فولت تيار متردد، 2×10 أمبير 14 فولت تيار مستمر |
| مقاومة الاتصال | ≥100mΩ |
| التحمل الكهربائي | 10⁵ / 10⁴ |
| التحمل الميكانيكي | 10⁷ |
| معلمات الملف | |
| 5-24 فولت تيار مستمر | |
| تبديد الطاقة | 0.6 واط، 0.8 واط |
| جهد البيك اب (الحد الأقصى) | 75% من الجهد الاسمي |
| جهد التسرب (الحد الأدنى) | 10% من الجهد الاسمي |
| معلمات أخرى | |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ +85 درجة مئوية/+105 درجة مئوية |
| قوة العزل الكهربائي (بين الملف والاتصالات) | 1500 فولت تيار متردد (1 دقيقة) |
| قوة عازلة (بين الاتصالات المفتوحة) | 1000 فولت تيار متردد (1 دقيقة) |
| مقاومة العزل (500 فولت تيار مستمر) | 100 ميجا أوم |
| مخطط الأسلاك (المنظر السفلي) |
|
| رسم ثقب التثبيت (المنظر السفلي) | |
| الإنهاء | ثنائي الفينيل متعدد الكلور |
| وزن | 6 جرام |
| موافقة السلامة | |
