تصميم متكيف: يجمع مرحل SQ6 بين الحجم الصغير وتيار الاتصال العالي، ويقدم مواصفات مزدوجة 100 أمبير/180 أمبير ضمن هيكل مدمج، مما يحل بشكل مثالي نقطة الألم في "المعدات عالية الطاقة التي تتطلب مرحلات صغيرة الحجم"؛ سهولة التركيب والاستخدام، مع وصلات طرفية لولبية آمنة وموثوقة، تتكيف مع التجميع السريع واحتياجات الصيانة اللاحقة.
الموثوقية البيئية والأداء: يتمتع مرحل SQ6 بقدرة على التكيف في نطاق درجة حرارة واسع جدًا يتراوح من -40 درجة مئوية إلى +125 درجة مئوية، إلى جانب تصميم مقاوم للغبار، مما يتيح التشغيل المستقر في البيئات المعقدة مع اختلافات شديدة في درجات الحرارة ومستويات غبار عالية، مما يمنع تدهور الأداء؛ يعمل تصميم انخفاض الجهد المنخفض للغاية على تقليل استهلاك الطاقة وتوليد الحرارة، جنبًا إلى جنب مع دورات كهربائية 5×10⁴ ودورات ميكانيكية 1×10⁷، مما يضمن المتانة والقوة للتشغيل عالي التردد على المدى الطويل.
1. التحكم في محرك بداية المحرك
2. إدارة طاقة حزمة البطارية
3. أنظمة توزيع الطاقة المساعدة
التوافق الكهربائي: يدعم مرحل SQ6 الجهد الاسمي 12VDC/24VDC، مع تصميم دقيق لجهد السحب والإفراج، متوافق مع معظم أنظمة إمداد الطاقة للمعدات الثقيلة؛ قوة عازلة 500VAC ومقاومة عزل 100MΩ، تلبي معايير حماية السلامة.

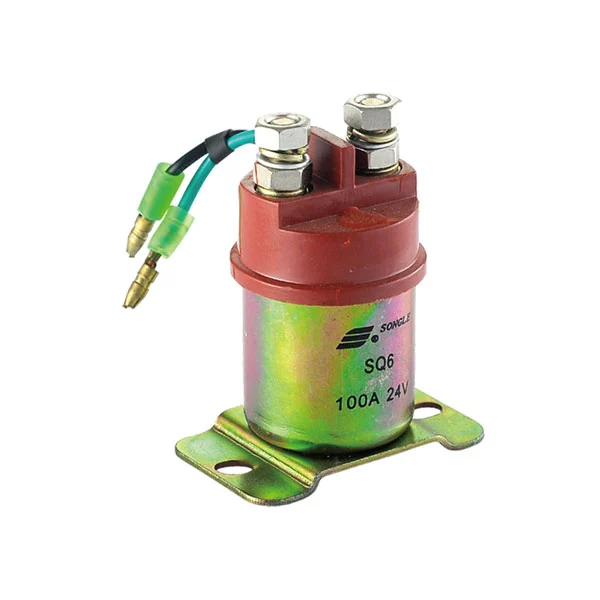

المواصفات الهيكلية: يزن مرحل SQ6 230 جرامًا، ويحتوي على طرف طرفي لولبي، وتكوين اتصال من النوع X، مما يجعله مناسبًا للتركيب في سيناريوهات الطاقة العالية مثل السيارات والمعدات الصناعية.
حجم صغير، تيار اتصال عالي
درجة الحرارة البيئية: –40 درجة مئوية ~ +125 درجة مئوية
مقاومة للغبار، عمل موثوق
تركيب واستخدام مريح
متاح لاختيار 100A/180A
| معلمات الاتصال | قيمة |
| ترتيب الاتصال | X |
| تصنيف الاتصال | 100 أمبير/180 أمبير 14 فولت تيار مستمر |
| انخفاض الجهد | ≥200 مللي فولت |
| التحمل الكهربائي | 5 × 10⁴ العمليات |
| التحمل الميكانيكي | 1 × 10⁷ العمليات |
| معلمات الملف | قيمة |
| الجهد الاسمي | 12 فولت تيار مستمر/24 فولت تيار مستمر |
| تبديد الطاقة | 26 واط |
| الجهد البيك اب | ≥8V (12VDC) ؛ ≥16 فولت (24 فولت تيار مستمر) |
| الجهد التسرب | 1 ~ 3 فولت (12 فولت تيار مستمر) ؛ 1 ~ 4 فولت (24 فولت تيار مستمر) |
| معلمات أخرى | قيمة |
| درجة الحرارة المحيطة (درجة مئوية) | -40 درجة مئوية ~ +125 درجة مئوية |
| قوة العزل الكهربائي (الملف والاتصالات، 1 دقيقة) | 500 فولت تيار متردد |
| قوة عازلة (اتصالات مفتوحة، 1 دقيقة) | 500 فولت تيار متردد |
| مقاومة العزل (500 فولت تيار مستمر) | 100 ميجا أوم |
| مخطط الأسلاك (المنظر السفلي) |
|
| رسم ثقب التثبيت (المنظر السفلي) | |
| الإنهاء | المسمار (محطة المسمار) |
| وزن | 230 جرام |
