انخفاض استهلاك طاقة الملف مع حساسية عالية ·
الخدمة الطويلة في التحمل، الموثوقية العالية
محطة ثنائي الفينيل متعدد الكلور، وأنواع المقابس المتاحة لاعتبارات مختلفة

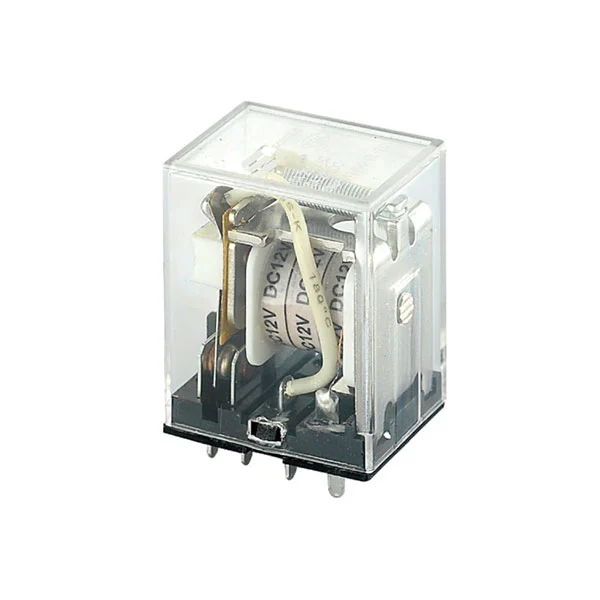

وضع المنتج: مرحل مصغر عالي الطاقة مع حمل مقدر 10 أمبير. يتميز مرحل SMBH(13F) باستهلاك منخفض للطاقة، وحساسية عالية، وعمر خدمة طويل، وموثوقية عالية. البناء من النوع المضاد للغبار، ويتوافق مع معيار RoHS.
التركيب والمحطات الطرفية: يتوفر خياران للتركيب - محطة PCB ومحطة المقبس (الاتصال السريع)، لتلبية متطلبات التجميع لسيناريوهات التطبيق المختلفة.
معلومات الطلب: تنسيق النموذج هو "SMBH-XXVDC-1-2C"، حيث يمثل "XXVDC" جهد الملف (اختياري 12VDC/24VDC/48VDC)، ويشير "2C" إلى ترتيب الاتصال (2A/2C)، ويتم تمييز الإصدار بلاحقة النموذج.
| فئة المعلمة | مواصفات محددة |
| ترتيب الاتصال | 2 أ، 2 ج |
| اتصل بالمقاومة | ≥100mΩ |
| مواد الاتصال | سبائك الفضة (AgSnO₂In₂O₃، AgSnO₂، AgNi) |
| تقييم الاتصال | 10 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر |
| أقصى قدرة على التبديل | الجهد: 250VAC/30VDC؛ الحالي: 10A؛ الطاقة: 2500 فولت أمبير/300 واط |
| خدمة الحياة | التحمل الكهربائي: 1×10⁵ عمليات (360 عملية/ساعة)؛ التحمل الميكانيكي: 1×10⁷ عمليات (18000 عملية/ساعة) |
| الجهد الاسمي | استهلاك الطاقة | التيار الاسمي | المقاومة (±10%) | ماكس بيك اب الجهد | الحد الأدنى من الجهد التسرب | الحد الأقصى المسموح به لجهد السرعة الزائدة |
| 12 فولت تيار مستمر | تقريبا. 0.9 واط | 75 مللي أمبير | 160 أوم | 75% من الجهد الاسمي | 10% من الجهد الاسمي | 130% من الجهد الاسمي |
| 24VDC | تقريبا. 0.9 واط | 36.9 مللي أمبير | 650 أوم | 75% من الجهد الاسمي | 10% من الجهد الاسمي | 130% من الجهد الاسمي |
| 48 فولت تيار مستمر | تقريبا. 0.9 واط | 18.5 مللي أمبير | 2600 أوم | 75% من الجهد الاسمي | 10% من الجهد الاسمي | 130% من الجهد الاسمي |
العزل وقوة العزل الكهربائي: فئة العزل هي الفئة B/الفئة F، مع مقاومة العزل ≥100MΩ. تبلغ قوة العزل الكهربائي بين الملف والملامسات 1500VAC لمدة دقيقة واحدة (تيار التسرب: 1 مللي أمبير)، وبين الملامسات المفتوحة 1000VAC لمدة دقيقة واحدة.
وقت الاستجابة: وقت التشغيل ≥25 مللي ثانية؛ وقت الإصدار ≥25 مللي ثانية (عند الجهد الاسمي، بدون صمام ثنائي).
القدرة على التكيف البيئي: نطاق درجة حرارة التشغيل: -40 درجة مئوية ~ +85 درجة مئوية/+105 درجة مئوية؛ نطاق الرطوبة: 5%~85% ر. مقاومة الصدمات: 98 م/ث² (استقرار وظيفي)، 980 م/ث² (تدميري). مقاومة الاهتزاز: 10 هرتز ~ 55 هرتز (سعة مزدوجة 1.0 مم).
المواصفات المادية: الوزن: تقريبًا. 35 جرام؛ الحد الأقصى للأبعاد: 27.5 مم × 21.5 مم × 35 مم. التسامح مع فتحة التثبيت: 0.3 مم؛ التسامح مع الانحراف الرأسي الطرفي: 0.3 مم.
عنوان الإنتاج: المنطقة A CW7، مدينة Zhejiang Far East الصناعية، مدينة Yuyao، مقاطعة Zhejiang، الصين.
معلومات الاتصال: هاتف: +86-574-62717777، 62721938، 62721948، 62721958؛ رقم الإصدار: V1.
| نموذج | المعلمات الأساسية | معلومات التطبيق والمبيعات |
| سلسلة JQX-13F | تحميل 10 أمبير، متوافق مع تيار متردد 110 فولت/220 فولت وتيار مستمر 12 فولت/24 فولت، معظمها بتصميم 8 سنون، وبعضها مزود بمجموعات أساسية | متاح على JD.com ومواقع الموردين. مقدمة من شركة Giant Electric والشركات المصنعة المخصصة. مناسبة للتحكم الآلي، والأجهزة المنزلية، وما إلى ذلك. يمكن أن يصل إجمالي قدرة التوريد إلى 10,000,000 وحدة لكل دفعة. |
| HH52P/HH53P | مرحلات مصغرة مغلقة للأغراض العامة، متوافقة مع AC220V/380V وDC12V/24V، وبعضها بدون قواعد | تباع على JD.com ومواقع الموردين. تستخدم في الأجهزة الإلكترونية والأدوات وغيرها. |
| 973-24VDC-SL-A | مرحل طاقة 10 أمبير، حجم صغير، استهلاك منخفض للطاقة، يمكن لحامه مباشرة على ثنائي الفينيل متعدد الكلور | من إنتاج شنتشن Xinyitong الكهربائية. يتم تطبيقه في الأجهزة المنزلية، وأتمتة السيارات، ومعدات الاتصالات، وما إلى ذلك. |
| 1SBH137001R1380 (إيتون بوسمان) | مرحل موصل عالي الكفاءة، يدعم تشغيل التيار المتردد/المستمر، مع واجهة ملف إلكترونية ونطاق جهد تحكم واسع | مدرج على شبكة Shunqi. مصممة للأتمتة الصناعية وأنظمة التحكم، مما يوفر حلولاً مستقرة. |
التوازن بين القوة والحجم:تعتمد معظم المنتجات تصميم "التصغير + الطاقة العالية"، مع 10 أمبير كحمل مقدر مشترك، ومناسب للسيناريوهات ذات المساحة المحدودة ولكنها تتطلب حملًا عاليًا (مثل الأجهزة المنزلية والتحكم الصناعي).
توافق واسع للجهد:تكون جهود ملف DC بشكل أساسي 12VDC/24VDC/48VDC، وتغطي جهود AC 110V/220V/380V، مما يلبي احتياجات بيئات إمداد الطاقة المختلفة.
سيناريوهات التطبيق المركزة:تستخدم بشكل رئيسي في الأجهزة الإلكترونية، والتحكم الآلي، والأدوات، ومعدات الاتصالات، والأجهزة الطبية، وصناعة السيارات، وما إلى ذلك. توفر بعض الشركات المصنعة (على سبيل المثال، Xinyitong) دعمًا كاملاً للترحيل (مرحلات الإشارة، ومرحلات الطاقة، ومرحلات السيارات، ومرحلات نظام الطاقة، وما إلى ذلك).
